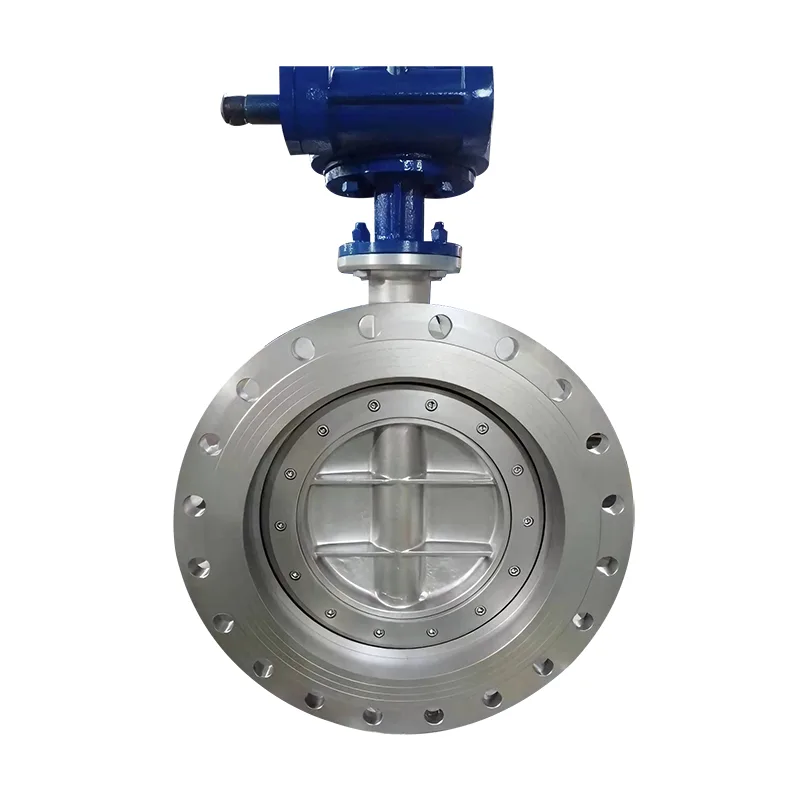

TheInjap Rama-rama Sipi Berganda, juga dikenali sebagaiinjap rama-rama mengimbangi berganda, ialah injap industri berprestasi tinggi yang direka untuk penutupan yang boleh dipercayai, geseran yang dikurangkan dan hayat perkhidmatan yang dilanjutkan dalam aplikasi yang menuntut. Berbanding dengan reka bentuk konsentrik tradisional, struktur mengimbangi berkembarnya meminimumkan haus kerusi dan keperluan tork, menjadikannya ideal untuk rawatan air, HVAC, loji kuasa, minyak & gas, dan industri kimia.
Dalam panduan komprehensif ini, kami akan meneroka cara injap rama-rama eksentrik berganda berfungsi, kelebihan strukturnya, spesifikasi teknikal, jadual perbandingan prestasi, garis panduan pemilihan, amalan penyelenggaraan dan soalan lazim.
A Injap Rama-rama Sipi Bergandaialah injap pusingan suku pusingan yang menggabungkan dua offset dalam reka bentuk strukturnya. Offset ini mengurangkan geseran antara cakera dan tempat duduk dengan ketara semasa operasi, meningkatkan kebolehpercayaan pengedap dan memanjangkan hayat perkhidmatan.
Tidak seperti injap rama-rama sepusat, di mana aci berpusat di dalam cakera dan saluran paip, injap sipi berganda mengalihkan kedudukan aci dalam dua cara:
Reka bentuk inovatif ini memastikan bahawa cakera hanya menyentuh tempat duduk pada peringkat akhir penutupan, meminimumkan haus dan mengurangkan tork operasi.
Mekanisme ofset berganda mencipta gerakan seperti sesondol semasa membuka dan menutup. Apabila injap mula terbuka:
Usul ini memberikan beberapa faedah operasi:
Komponen teras injap rama-rama eksentrik berkembar berprestasi tinggi termasuk:
| Komponen | Pilihan Bahan | Fungsi |
|---|---|---|
| Badan Injap | Besi Tuang, Besi Mulur, Keluli Karbon, Keluli Tahan Karat | Penahanan tekanan |
| Cakera | Keluli Tahan Karat, Gangsa | Elemen kawalan aliran |
| tempat duduk | EPDM, NBR, PTFE, Logam | Antara muka pengedap |
| Aci | Keluli Tahan Karat | Penghantaran tork |
Reka bentuk ini menyokong pengedap dua arah dan boleh dipasangkan dengan penggerak elektrik, pneumatik atau manual bergantung pada keperluan sistem.
| Ciri | Injap sepusat | Injap Sipi Berganda |
|---|---|---|
| Geseran Tempat duduk | tinggi | rendah |
| Keperluan Tork | Lebih tinggi | Lebih rendah |
| Hayat Perkhidmatan | Sederhana | Lebih lama |
| Penilaian Tekanan | Sederhana | Lebih tinggi |
Faedah Utama:
Untuk lukisan teknikal terperinci dan pilihan konfigurasi, rujuk halaman produk:Butir-butir Produk Injap Rama-Rama Eksentrik Berganda.
Injap rama-rama eksentrik berganda digunakan secara meluas dalam:
Keupayaan mereka untuk mengendalikan jumlah aliran yang besar dengan penurunan tekanan yang minimum menjadikannya sesuai untuk saluran paip berdiameter besar.
Apabila memilih injap rama-rama eksentrik berganda, pertimbangkan:
Bekerjasama dengan pengilang berpengalaman memastikan saiz dan keserasian bahan yang betul.
Penyelenggaraan pencegahan memanjangkan jangka hayat injap dengan ketara dan memastikan prestasi optimum.
Gongchuangkomited untuk menyampaikan penyelesaian injap industri berprestasi tinggi yang memenuhi piawaian kualiti antarabangsa. Dengan peralatan pembuatan termaju, proses pemeriksaan kualiti yang ketat, dan sokongan kejuruteraan yang disesuaikan, Gongchuang menyediakan injap rama-rama sipi berganda yang boleh dipercayai untuk industri global.
Injap eksentrik dua kali menggunakan dua offset untuk mengurangkan geseran, manakala injap sipi tiga kali ganda menambah sudut offset ketiga untuk mencapai pengedap logam-ke-logam untuk aplikasi suhu tinggi.
Ya, ia direka untuk penarafan tekanan yang lebih tinggi berbanding dengan reka bentuk sepusat.
betul-betul. Ia serasi dengan penggerak elektrik dan pneumatik untuk sistem kawalan automatik.
Rawatan air, minyak & gas, penjanaan kuasa dan industri HVAC biasanya menggunakannya.
Injap Rama-Rama Eksentrik Berganda menonjol sebagai penyelesaian yang boleh dipercayai, tahan lama dan cekap untuk sistem kawalan aliran industri moden. Reka bentuk mengimbangi yang inovatif mengurangkan geseran, menambah baik pengedap dan merendahkan tork operasi, menjadikannya pilihan pilihan merentas pelbagai industri.
Jika anda sedang mencari penyelesaian injap industri berkualiti tinggi yang disesuaikan dengan keperluan projek anda, Gongchuang sedia membantu. Pasukan kejuruteraan kami menyediakan bimbingan profesional, harga yang kompetitif dan penghantaran yang boleh dipercayai.Hubungi kamihari iniuntuk membincangkan projek injap anda dan menerima sebut harga tersuai.
